6G檢波器帶比較功能附件下載

本款產品集成檢波器、高速比較器，工作頻率范圍在 9kHz-6GHz，檢波功率范圍是-35~+5dBm。可做連續檢波使用；可支持 TTL 輸出端口，輸出 3.3V TTL 信號。封裝為QFN3x3mm 。


應用：

特點： ◆寬帶應用：9kHz～6GHz ◆大動態范圍：＞40dB@3dB對數誤差 ◆響應：快速響應 ◆單電源供電：3.3V ◆小尺寸封裝：16腳,塑封 QFN 3x3mm


產品描述


本款產品集成檢波器、高速比較器，工作頻率范圍在 9kHz-6GHz，檢波功率范圍是-35~+5dBm?？勺鲞B續檢波使用；可支持 TTL 輸出端口，輸出 3.3V TTL 信號。封裝為QFN3x3mm 。


典型參數


◆ 寬帶應用：9kHz～6GHz

◆ 大動態范圍：＞40dB@3dB對數誤差

◆ 響應：快速響應

◆ 單電源供電：3.3V

◆ 小尺寸封裝：16腳,塑封 QFN 3x3mm

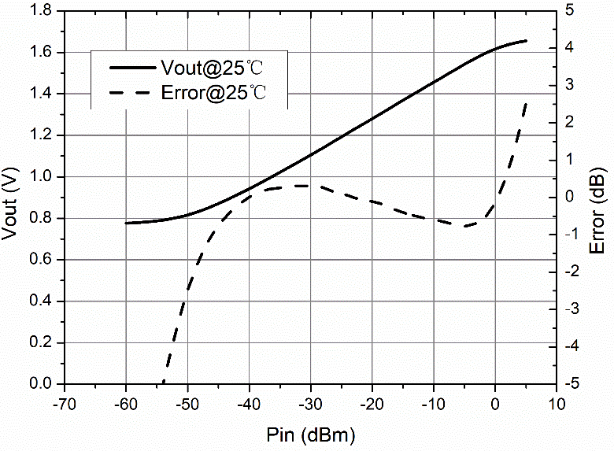

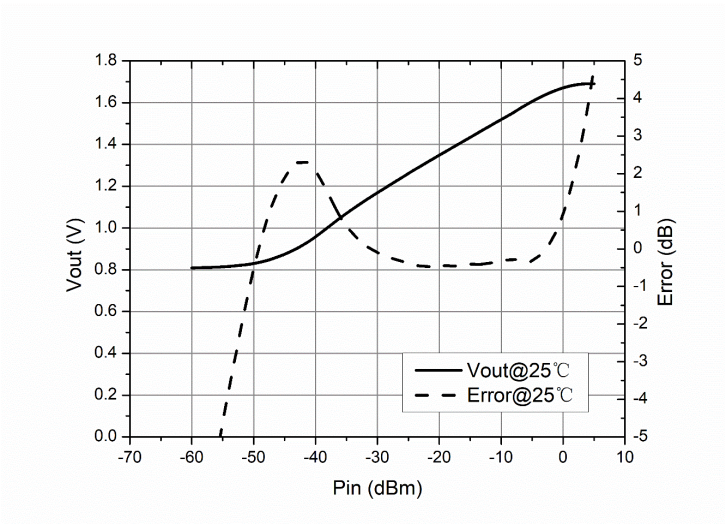

                        輸入頻率10MHz，對數輸出&誤差

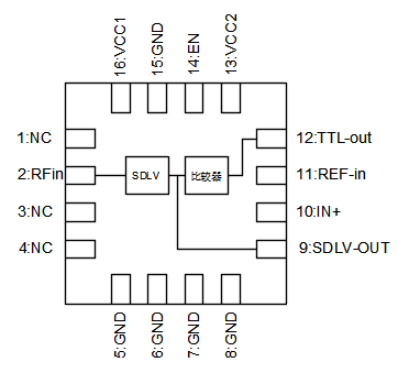

功能框圖

典型電參數，Ta=25℃，VCC1=VCC2=EN=3.3V

參數

測試條件

最小值

典型值

最大值

單位

頻率范圍


9k


6G

Hz

檢波功率

最小檢波功率


-35


dBm

最大檢波功率


5


dBm

SDLV輸出， 管腳9

最小輸出電壓

RFIN端無信號輸入， R≥10k


0.8


 V

最大輸出電壓

R≥10k@1.9GHz,0dBm


1.6


 V

對數視頻上升時間

10%-90%


5


ns

對數視頻下降時間

90%-10%


15


ns



比較輸出，管腳10

輸出高電平



3.3


V

輸出低電平



0.5


V

上升延時

td2


30


ns

電源

檢波器供電電壓

 VCC1


3.3


V

檢波器工作電流

IC1


85


mA

高速比較器供電電壓

VCC2


3.3


V

高速比較器電流

IC2


10


mA


引腳說明


                                     引腳功能描述

序號

名稱

功能描述

說明

1、3、4

NC

懸空

推薦接地

2

RFin

射頻輸入


5、6、7、8、15

GND

接地


9

SDLV-OUT

檢波器輸出


10

IN+

比較器差分正端


11

REF-in

參考電壓輸入


12

TTL-out

比較器輸出


13

VCC2

比較器+3.3V


14

EN

檢波器使能端


16

VCC1

檢波器+3.3V



典型性能圖

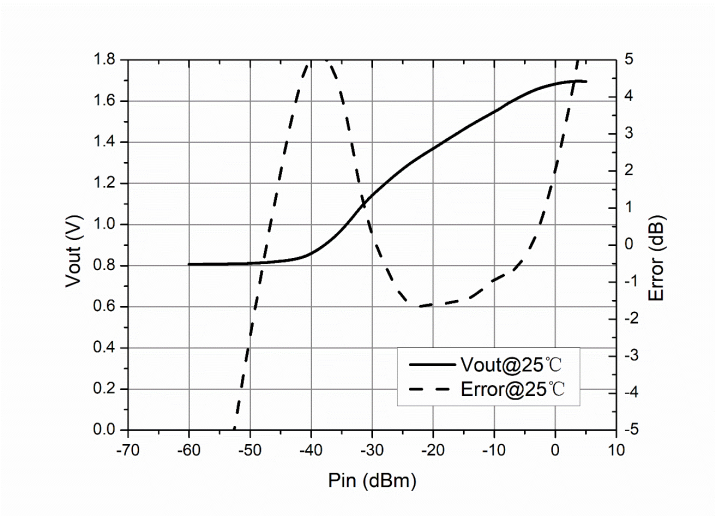

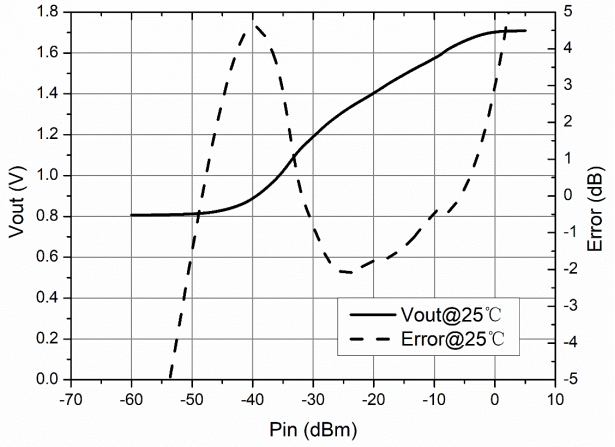

                                                              輸入頻率0.1MHz，對數輸出&誤差


                                                                                 輸入頻率1MHz，對數輸出&誤差

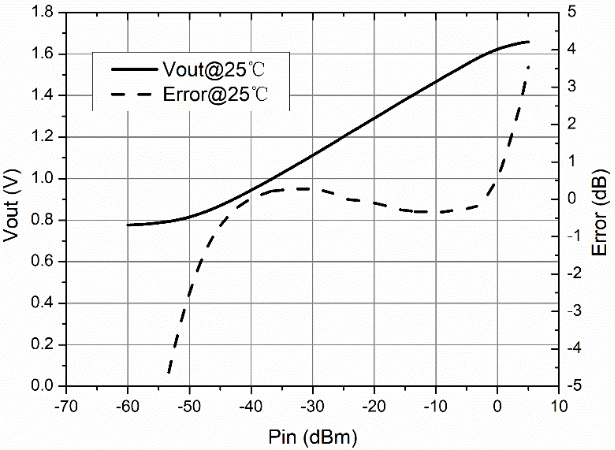

                                                                              輸入頻率10MHz，對數輸出&誤差

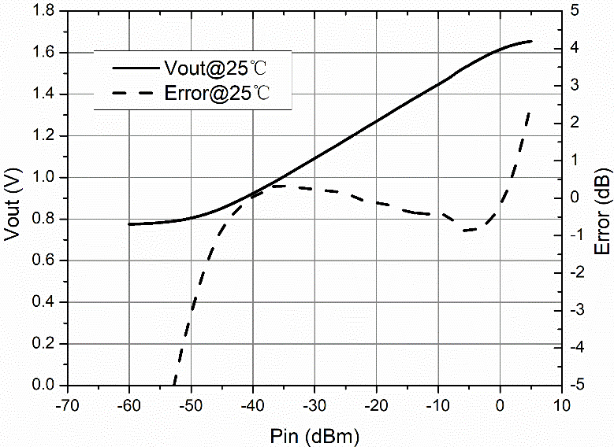

                                                        輸入頻率0.1GHz，對數輸出&誤差

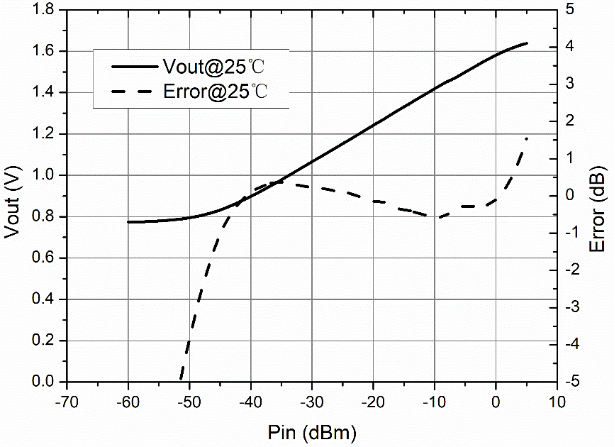

                                                                  輸入頻率1GHz，對數輸出&誤差

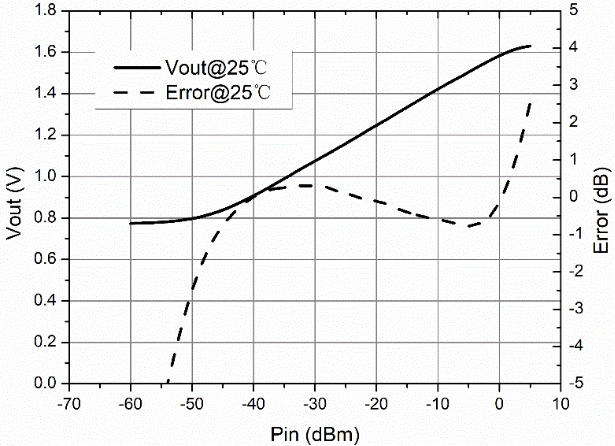

輸入頻率2GHz，對數輸出&誤差


                                                                輸入頻率4GHz，對數輸出&誤差


                                                            輸入頻率6GHz，對數輸出&誤差

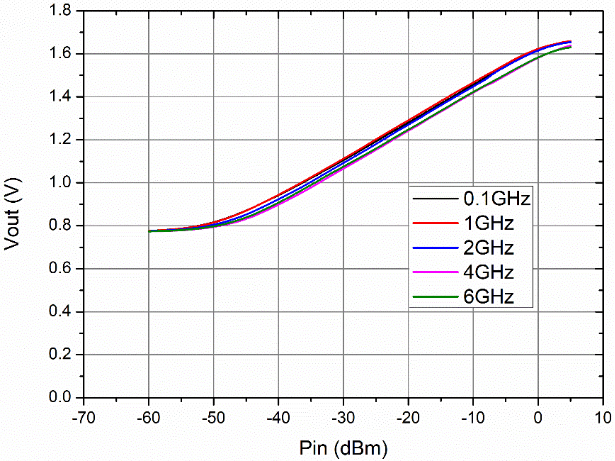

                                                                           對數輸出 vs. 輸入功率

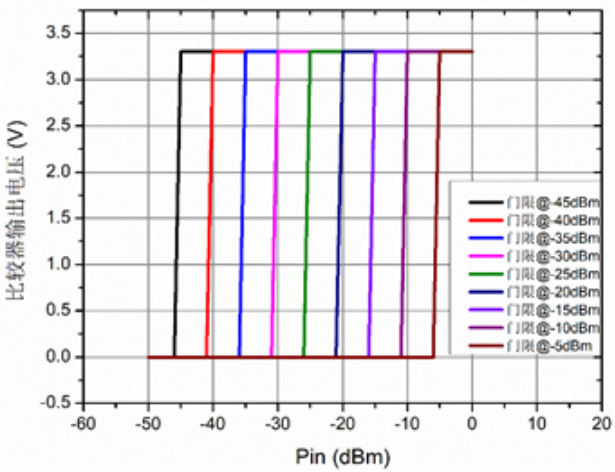

不同門限電平下的比較器輸出





時序圖
